CHARGEUR CD

Comment faire sans adaptateur ?
Il est tout à fait envisageable de se passer d'un adaptateur et d'économiser 45 €. En contre-partie, il est nécessaire d'adapter soit-même le câblage. Pour ceci, il faut juste savoir lire un schéma électrique et souder quelques fils.

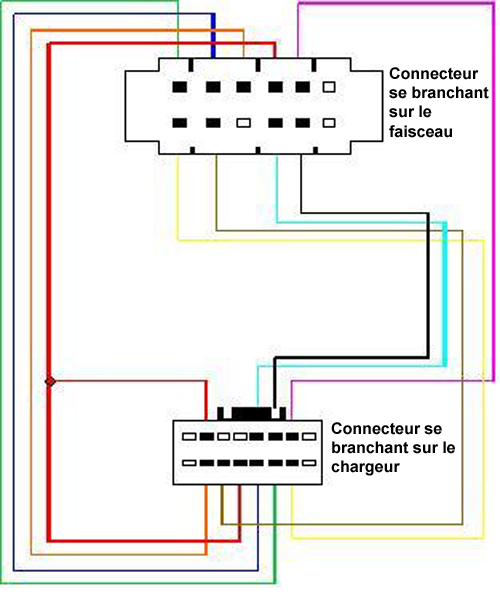

Ci-contre, voici le schéma de l'adaptateur pour les chargeurs Panasonic.

Les connecteurs sont vus par le haut et les fils arrivent par l'arrière. Les rectangles noirs représentent les cosses. Les rectangles évidés symbolisent les emplacements inutilisés.
Le connecteur du haut se branche sur le faisceau de la voiture. Celui du bas est dédié au chargeur CD.
La méthode consiste à utiliser le câble fourni avec le chargeur pour l'adapter au faisceau existant. Nous allons conserver le connecteur du chargeur CD. Le connecteur du faisceau de la voiture sera coupé. Attention, il faut être méthodique pour ne pas se perdre dans le câblage.
ATTENTION : Débrancher la batterie de la voiture avant toute opération...

Côté chargeur :

1. Couper le câble fourni avec le chargeur environ 20 cm après le connecteur chargeur. Retirer la gaine.
2. Certains fils ne seront pas utilisés (4 fils connectés pour le CX DP 88 N). Il est judicieux de les isoler pour diminuer les risques d'erreur.
3. Les fils audio 4, 5, 6 et 7 sont soudés dans des câbles coaxiaux 2 cm après le connecteur. Pour pouvoir récupérer ces fils séparément, il est préférable de les couper au niveau de la jonction avec le coax pour les prolonger à la même longueur que les autres. Ensuite, il faut les rallonger (fils 5, 6 et 7 uniquement) pour qu'ils aient la même longueur que le reste du câblage. Note : le fil 4 sera inutilisé.
4. Replacer un bout de gaine pour éviter que les fils ne se dispersent. Le nouveau câble est prêt à être monté.

Côté voiture :

1. Souder les fils suivant le schéma. Couper les fils un à un ! Cela diminue grandement les risques de se tromper... Pensez à placer de la gaine thermo-rétractable sur les fils avant de souder.
2. Une fois le câblage terminé, contrôlez minutieusement la correspondance des fils et effectuez l'isolation des soûdures en chauffant la gaine thermo-rétractable.
3. Testez le bon fonctionnement du chargeur.

Le montage est simple et accessible à tous grâce à l'adaptateur Phonocar. Pour ceux d'entre vous ayant quelques notions d'électricité, il est tout à fait possible de câbler soit-même son chargeur. Cependant, il faut être minutieux, car des erreurs de connexions risquent d'endommager le matériel.

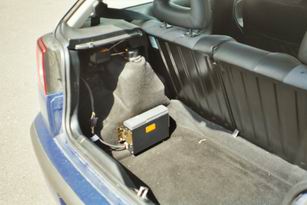

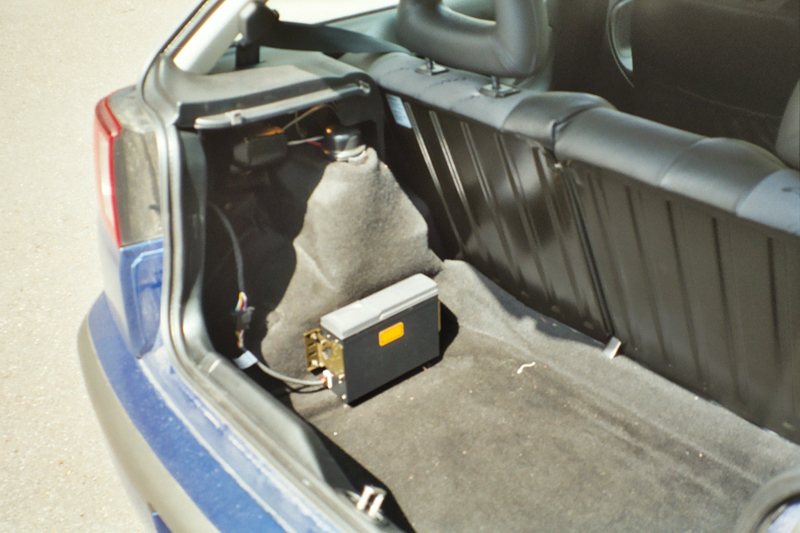

Le chargeur 8 CD fonctionne parfaitement, mais les deux derniers CD ne sont pas accessibles directement. En effet, la sélection du CD s'effectue à partir des touches 1 à 6 de la radio. Cependant, à la fin du 6 ème CD, le chargeur passera automatiquement au CD suivant.

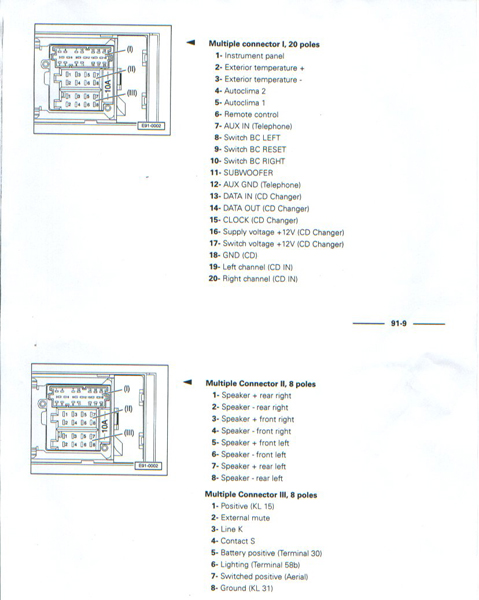

Vous trouverez le schéma de câblage de l'autoradio ICI.
